隨著建筑節(jié)能的不斷推進，外墻外保溫材料的種類日益增加，由于保溫防火規(guī)范要求的突然加劇，導致外墻外保溫市場的嚴重混亂。一些不符合或者不適合上墻要求的材料，相繼被使用在外墻外保溫中。其中就包括玻璃棉。

玻璃棉屬于玻璃纖維中的一個類別，是一種人造無機纖維。玻璃棉是將熔融玻璃纖維化，形成棉狀的材料，化學成分屬玻璃類，表面一般采用鋁箔紙。

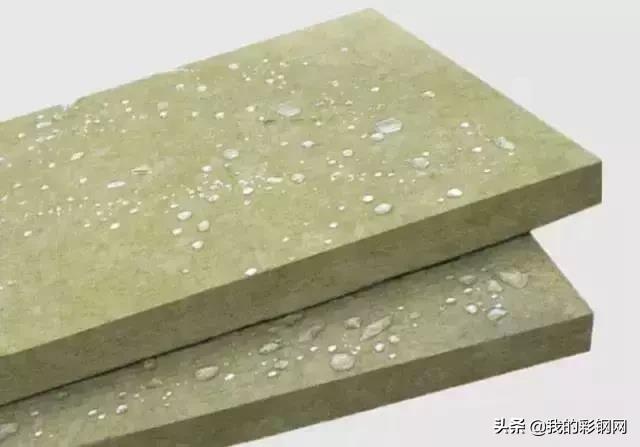

目前國內的A級材料，推得最廣、用的最穩(wěn)定的就當屬巖棉外墻外保溫系統(tǒng)了。巖棉外墻外保溫系統(tǒng)采用憎水型巖棉板，作為系統(tǒng)的保溫層。憎水型巖棉板以天然巖石為主要原料，摻入少量高爐礦渣。經(jīng)高溫熔融、離心噴吹制成的一種礦物質纖維，在摻入一定比例的粘結劑和添加劑后經(jīng)擺錘壓制并裁割而成。

技術數(shù)據(jù)對比

1.施工方面：巖棉板所采用的是粘釘結合的方式，此方式大大保證的巖棉板的安全性，而玻璃棉由于其特性不能進行抹灰，故只能進行錨固形式固定，而玻璃棉沒有壓縮強度，所以板子本身相對較軟，在錨固施工時很難施工。其安全性也相對降低。巖棉板施工容易，平整度能有效控制，玻璃棉無法保證其平整度。

2.生產(chǎn)工藝：巖棉板的生產(chǎn)工藝產(chǎn)用國際上先進的擺錘法三維立體交織而成，而玻璃棉無法采用此施工工藝，只能采用平織法生產(chǎn)。所其強度不法滿足上墻的要求。

3.強度要求：作為可以用于上墻的A級材料（棉制品），所要滿足兩方面強度的要求，1）是壓縮強度需≥40Kpa，2）垂直于板面的拉伸強度需≥7.5Kpa。玻璃棉的這兩個指標為0。

4.酸度系數(shù)：巖棉板的酸度系數(shù)≥1.6，玻璃棉的酸度系數(shù)≤1.6。而酸度系數(shù)越高對板的強度，耐高溫，耐久性等性能有顯著的提高。

5.尺寸穩(wěn)定：巖棉板的尺寸穩(wěn)定性相對比較穩(wěn)定為≤1%，而玻璃棉的尺寸穩(wěn)定性在≥8%。尺寸穩(wěn)定性對保溫系統(tǒng)有著至關重要的影響，尺寸穩(wěn)定性差，容易使保溫板膨脹或收縮，導致飾面層破壞，影響保溫系統(tǒng)。

6.工作溫度：巖棉板的工作溫度在≥650℃；玻璃棉的工作溫度在≥250℃，雖然同為A1級防火材料，但兩者在工作溫度上的差別還是相當明顯的。

7.耐火時間：巖棉板耐火時間為4h；玻璃棉的耐火時間為0.5h。

8.導熱系數(shù)：巖棉板的導熱系數(shù)為≤0.040(W/m·k)（政府規(guī)定），目前實際導熱系數(shù)能做到0.036（W/m·k）~0.037（W/m·k）。與玻璃棉的0.035（W/m·k）的導熱系數(shù)基本差不多。

9.干密度：相對于巖棉板140~160kg/m3的干密度，玻璃棉的10~16kg/m3就輕了很多，這是玻璃棉的一大優(yōu)勢。

10.吸水性：憎水型巖棉板的憎水率為≥99%，吸水率為≤1kg/m3（浸水24h的吸水率），而玻璃棉的吸水率為≥3kg/m3。同時玻璃棉的尺寸穩(wěn)定性又比巖棉板要差。一旦吸水，很容易膨脹，從而破壞保溫系統(tǒng)。

總結綜述

巖棉外墻外保溫系統(tǒng)擁有歐洲30多年的薄抹灰經(jīng)驗，適合用于裝飾灰漿、涂料（非彈性）及幕墻干掛。應用層面廣。而玻璃棉只適用于幕墻形式，表面不能進行抹灰。根據(jù)現(xiàn)行的外保溫相關規(guī)定，幕墻內部的保溫板必須進行抹灰處理，而玻璃棉是無法達到這一要求的。故根據(jù)在外墻外保溫系統(tǒng)的多年經(jīng)驗認為，玻璃棉制品還不能達到用于外墻外保溫系統(tǒng)的要求。
