1、噴涂聚氨酯保溫材料 每平米造價(jià)

纖維噴涂機(jī)就是個(gè)簡(jiǎn)單設(shè)備，四步走就能選對(duì)設(shè)備，一看質(zhì)量，設(shè)備質(zhì)量的關(guān)鍵是看它的標(biāo)準(zhǔn)化程度，越標(biāo)準(zhǔn)的設(shè)備質(zhì)量越好。二要看設(shè)備庫(kù)存和零配件庫(kù)存量，庫(kù)存量不夠就容易因?yàn)樵O(shè)備故障耽誤事。三要考察規(guī)模，是不是個(gè)體戶？和個(gè)體戶打交道是沒有保障的，今天有錢賺他就干這個(gè)，明天不賺錢就撤了，才不管你需不需要呢。要考慮價(jià)格，當(dāng)然越低越好?？傊暇W(wǎng)搜一搜問一問，選規(guī)模大價(jià)格低的就行。

北京海納聯(lián)創(chuàng)SPR無機(jī)纖維噴涂系列產(chǎn)品是由超細(xì)無機(jī)纖維棉和水基特種環(huán)保粘接劑通過威套的專業(yè)噴涂設(shè)備噴涂與建筑基體表面．經(jīng)過自然干燥后，形成密閉、無接縫、整體穩(wěn)定、有彈性的新型保溫、絕熱、降噪、吸聲、防火的噴涂產(chǎn)品。

使用噴涂技術(shù)后，在建筑表面形成類似地毯質(zhì)地的密閉保溫和吸聲層，從根本上解決了傳統(tǒng)材料（聚苯板、玻璃棉氈等型材）密閉性差、接縫多、安裝工序復(fù)雜、易老化、變形等問題，纖維噴涂產(chǎn)品能夠更好地解決能源損耗，降低運(yùn)行成本，更大程度上提高了建筑的整體絕熱性能。

采用噴涂式施工可滿足設(shè)計(jì)師的設(shè)計(jì)隨意性。適用于任何復(fù)雜結(jié)構(gòu)及異型結(jié)構(gòu)表面，采用機(jī)械化施工，效率高、可直接噴涂于木材、玻璃、鋼材、混凝土等材料表面上，解決了傳統(tǒng)的支撐、吊掛件和加固材料的復(fù)雜工序，大大地縮短了工期。

我國(guó)建筑保溫市場(chǎng)的需要量分析，年需求量少將達(dá)到數(shù)百萬(wàn)噸，為現(xiàn)在我國(guó)產(chǎn)量的數(shù)倍。數(shù)據(jù)顯示，2010年我國(guó)建筑節(jié)能率基本實(shí)現(xiàn)50%的目標(biāo)，但除了少數(shù)大中城市建筑節(jié)能率能達(dá)到標(biāo)準(zhǔn)外，廣大中小城市和農(nóng)村都有較大差距，市場(chǎng)成長(zhǎng)空間較為廣闊。

65號(hào)文件規(guī)定的A級(jí)保溫材料即不燃材料，然我國(guó)市面流行的建筑外保溫材料主要為有機(jī)材料，即便加入阻燃劑，也只能達(dá)到B1級(jí)。如果要嚴(yán)格執(zhí)行這一史上最嚴(yán)消防令，則意味著中國(guó)保溫材料行業(yè)將面臨全線洗牌甚淘汰的境地。

海納是專注于無機(jī)纖維噴涂的專業(yè)性企業(yè)，集設(shè)備研發(fā)、原料生產(chǎn)、和工程施工為一體，以環(huán)保、節(jié)能、防火新型保溫吸聲系列纖維噴涂產(chǎn)品為主導(dǎo)的科技型企業(yè)。開發(fā)的SPR超細(xì)無機(jī)纖維噴涂技術(shù)，已經(jīng)成功的在地下車庫(kù)、電梯井、樓梯間、幕墻外墻、高鐵站臺(tái)、地鐵、設(shè)備機(jī)房、體育館、 博物館、影劇院、音樂廳、展示廳、隧道等多個(gè)領(lǐng)域得到廣泛的應(yīng)用，超細(xì)無機(jī)纖維噴涂產(chǎn)品發(fā)揮著它強(qiáng)大的絕熱、吸聲、防火 降噪、抗冷凝等諸多的功效，并得到用戶的一致認(rèn)可。無機(jī)纖維噴涂產(chǎn)品必將為人們的生活帶來更加環(huán)保節(jié)能、更加優(yōu)質(zhì)和舒適的美好環(huán)境。

2、說說噴涂聚氨酯保溫材料要注意什么？?

聚氨酯硬泡保溫材料具有優(yōu)異的保溫性能和方便的成型性，在保溫制冷方面具有極為廣泛的應(yīng)用；對(duì)于不易使用模具，諸如大型球形貯罐、大口徑異型管件、冷庫(kù)墻體等保溫材料的包覆，好的辦法是現(xiàn)場(chǎng)噴涂發(fā)泡：該方法是將聚氨酯發(fā)泡物料直接噴涂在物體表面上，物料快速發(fā)泡并凝膠，形成與基體形一 致的聚氨酯硬泡絕熱保溫層。

3、噴涂保溫材料的原理及特點(diǎn)?

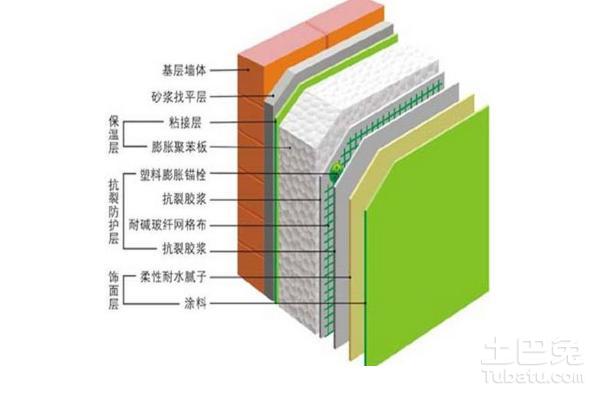

建筑保溫材料常用的有苯板，擠塑板，聚氨酯噴涂等。建筑保溫材料是通過對(duì)建筑外圍護(hù)結(jié)構(gòu)采取措施，減少建筑物室內(nèi)熱量向室外散發(fā)，從而保持建筑室內(nèi)溫度。建筑保溫材料在建筑保溫上就起著創(chuàng)造適宜的室內(nèi)熱環(huán)境和節(jié)約能源有重要作用。

4、外墻保溫材料有幾種 外墻聚氨酯保溫 外墻聚氨酯噴涂施工厚度?

建筑保溫材料常用的有苯板，擠塑板，聚氨酯噴涂等。建筑保溫材料是通過對(duì)建筑外圍護(hù)結(jié)構(gòu)采取措施，減少建筑物室內(nèi)熱量向室外散發(fā)，從而保持建筑室內(nèi)溫度。建筑保溫材料在建筑保溫上就起著創(chuàng)造適宜的室內(nèi)熱環(huán)境和節(jié)約能源有重要作用。

5、保溫材料噴涂聚氨酯有什么優(yōu)點(diǎn)？?

(1)對(duì)于各種形狀的基材，都可以直接實(shí)施噴涂發(fā)泡加工，不需昂貴的模具制造費(fèi)用。 (2)噴涂發(fā)泡成型的泡沫保溫層的形狀與基材物體形狀一致;無接縫，絕熱效果好;泡沫層外部有一層致密的保護(hù)皮層，能較好地保護(hù)內(nèi)部芯材，同時(shí)還容易進(jìn)行外表面的涂料涂刷和進(jìn)一步修裝。 (3)生產(chǎn)效率高，尤其適用于大面積、異形物體的絕熱處理，成型速度快，生產(chǎn)效率高。

6、聚氨酯保溫材料廢料如何處？聚氨酯保溫材料廢料如何處理?

有一種專門的化學(xué)制劑可以銷毀聚氨酯泡沫，但是成本過高，如果用它來處理廢品的話是不合適的。 在告送你個(gè)事，聚氨酯是不可回收再利用的

從上面兩種分解歷程看，醇分解劑與助醇解劑的種類和配比的選擇是很重要的，它不僅決定了反應(yīng)溫度、時(shí)間等工藝條件，同時(shí)也決定了醇解產(chǎn)物的性質(zhì)。

2。2;作填料 軟質(zhì)聚氨酯廢舊泡沫經(jīng)過篩選、清洗徹底清除可能含有的金屬雜質(zhì)后，將其粉碎成粒徑為3mm左右的粒子，再在低溫下或采用兩輥研磨室溫粉碎機(jī)將粒子再粉碎成180-300?滋m的粉末，然后再把粉末作為填料加入到新的軟質(zhì)泡沫組合料中去。

降解反應(yīng)式如下： Rl~～NHCR2+H2O R1-NH2+R2OH+CO2 所分解生成的胺和CO2隨水蒸氣帶出，經(jīng)冷凝后可回收胺類化合物，而醇類化合物則從裂解器的下部收集。水解溫度是回收物產(chǎn)率和質(zhì)量的保證，有報(bào)道稱溫度為288℃。

得到的回收泡沫可用作包裝、汽車襯里、地毯被襯、支撐物等低檔部件。 粘結(jié)加壓成型回收聚氨酯泡沫，是所有回收方法中最簡(jiǎn)單也是最成熟的一種方法，它工藝簡(jiǎn)單、投資少，適合中小企業(yè)應(yīng)用。據(jù)報(bào)道，僅美國(guó)每年就有20萬(wàn)噸以上的軟質(zhì)泡沫廢料粉碎后粘結(jié)成再生泡沫。

聚氨酯泡沫塑料廢舊物的產(chǎn)生及回收情況 軟質(zhì)泡沫的回收利用技術(shù)可分為兩大類，一是物理法，二是化學(xué)法。物理法回收技術(shù)是采用粘結(jié)加壓成型、作填料、擠出成型等辦法，對(duì)泡沫塑料進(jìn)行回收再利用的一種方法，該方法簡(jiǎn)單易行，也比較成熟，但回收來的泡沫適合作低檔產(chǎn)品，而且老化淘汰的更快。

這樣不但回收了廢舊的泡沫塑料，而且還降低了新制品的成本，在經(jīng)濟(jì)和技術(shù)上都具有可行性，很適合軟泡生產(chǎn)廠在廠內(nèi)的廢料自我消化 對(duì)加入填料的多元醇，首先需要考慮的問題是其流動(dòng)性，粘度增加主要與回收物添加的比例以及微細(xì)研磨的粒子的特性、粒徑有關(guān)。然后還要考慮它對(duì)制品性能的影響。

分解反應(yīng)式如下：R1~~NHCR2■ R1~~NCO+R2OH R1~~NHCONH~~R2■ R1~~NCO+R2OH R1~~NCO+2NaOH■ R1-NH2+Na2CO3 整個(gè)過程包括泡沫體的分解、甲苯二胺分離回收、聚醚多元醇的精制回收三部分組成。

反應(yīng)分解歷程主要有以下兩類： 3。1。1氨基甲酸酯基團(tuán)的酯交換反應(yīng) 普通的聚氨酯材料中主要含有的是氨基甲酸酯特性基團(tuán)，它在一定條件下遇醇易發(fā)生酯交換反應(yīng)，從而鍵斷裂生成聚醚醇。反應(yīng)式如下： R1~~NHCR2+HO～～OH■ R1—NHC~~OH+R2OH 3。

1。2脲鍵基團(tuán)的分解 在制備軟質(zhì)聚氨酯泡沫體時(shí)，原料中多少都會(huì)含有水或特意加入水作為發(fā)泡沫劑，水和異氰酸酯反應(yīng)，在泡沫體中產(chǎn)生脲鍵基團(tuán)，脲鍵基團(tuán)也能被醇分解，從而產(chǎn)生含有羥基的氨基甲酸酯和相應(yīng)的胺。反應(yīng)式如下： ~~NHCONH~~+HO~~OH■ ~~NHC~~OH+NH2~~

3。3堿解法 堿解法是以堿金屬氫氧化物如NaOH、LiOH、KOH、Ca(OH)2中的一種或多種混合物作分解劑，以季胺鹽或硫酸鹽作活化劑，加入盛有粉碎的軟質(zhì)泡沫體的分解器中，在攪拌下加熱160℃，即開始分解反應(yīng)，連續(xù)攪拌保溫4小時(shí)左右，即可獲得堿解法產(chǎn)物多元醇、二元芳香胺和碳酸鈉等。

研究表明，當(dāng)回收物加入量不超過10%時(shí)，制得的軟泡的物性與常規(guī)的泡沫相比差別很小，與回收物粒徑的關(guān)系也不大。但隨回收物加入量以及粒徑的增加會(huì)使多元醇的粘度劇增加，可能導(dǎo)致發(fā)泡機(jī)混合頭混合困難、混合壓力過高、組合料注射入模具時(shí)不流暢等問題，為此采用這種方法回收聚氨酯廢舊泡必須對(duì)發(fā)泡設(shè)備進(jìn)行改進(jìn)。

回收的甲苯二胺純度可超過98。5%，可直接作為光氣化反應(yīng)的原料，用以生產(chǎn)異氰酸酯。回收的多元醇也可直接用于制備聚氨酯泡沫體，且性能與常規(guī)泡沫很接近。一般經(jīng)清洗后的1000kg的軟泡可以回收550kg左右的多元醇和230kg左右的甲苯二胺，回收率較高，從環(huán)保和經(jīng)濟(jì)角度考慮，堿解法都不失為是一種較好的回收方法。

2。3擠出成型 擠出成型是利用熱力學(xué)作用把軟質(zhì)聚氨酯泡沫內(nèi)的分子鏈變成中等長(zhǎng)度鏈，將泡沫材料轉(zhuǎn)變成軟塑性材料。這種材料適合做強(qiáng)度高，硬度高，但對(duì)拉伸、斷裂伸長(zhǎng)率要求不高的塑料品，具體做法就是將泡沫粉碎成粉末，摻混到熱塑性聚氨酯中，在擠出成型機(jī)中造粒，采用注射成型方法制造鞋底等制品，德國(guó)Bayer曾做過這方面的研究。

由于該方法通入的是高壓水蒸氣，所以有時(shí)也叫水蒸氣裂解法，這種方法的優(yōu)點(diǎn)是直接得到回收物種類多，回收來的多元醇可以5%的比例制備軟質(zhì)泡沫，與常規(guī)相比，密度、拉伸強(qiáng)度和伸長(zhǎng)率均有所提高，只是撕裂強(qiáng)度有所下降。缺點(diǎn)是水解溫度相對(duì)較高，所得的胺不能直接用于異氰酸酯的生產(chǎn)，多元醇也很難醇化到需求標(biāo)準(zhǔn)，且費(fèi)用較高，所以該方法尚未實(shí)現(xiàn)工業(yè)化。

3。1醇解法 在對(duì)軟質(zhì)聚氨酯廢料化學(xué)回收的研究中，以醇解法最為活躍，并取得了較好的經(jīng)濟(jì)效益和環(huán)保效益，是當(dāng)前重點(diǎn)推廣的回收方法。已被研究的醇解方法很多，其中又多以小分子的烷基二元醇為主要的醇解劑，在一定比例的醇解劑及助醇解劑如醇胺、叔胺、有機(jī)金屬化合物的作用下，反應(yīng)溫度控制在150-250℃進(jìn)行醇解反應(yīng)1—5個(gè)小時(shí)，即可得再生多元醇及芳香族胺的混合物。

國(guó)外已有多家投入工業(yè)化回收生產(chǎn)。如日本Soflan、荷蘭Terneuzen、英國(guó)ICI和DuVergier合資在倫敦建立的回收能力達(dá)3000～5000t/a高質(zhì)量多元醇的工廠。 3。2水解 水解法就是在堿金屬氫氧化物的催化下，在250-340℃溫度下，向廢舊軟泡中通入壓力為50—150Kpa的水蒸氣，廢舊軟泡可分解成胺、多元醇、CO2。

歐洲也多由塊狀軟質(zhì)泡沫塑料生產(chǎn)中的邊角料及舊汽車、沙發(fā)、床、座椅的軟墊泡沫生產(chǎn)再粘結(jié)泡沫制品。ICI聚氨酯用廢舊汽車坐墊生產(chǎn)地毯被襯。1997年日本豐田汽車用回收的舊汽車椅墊泡沫再粉碎粘結(jié)后用作隔音材料。 這種粘接加壓成型回收來的再生品拉伸強(qiáng)度、抗撕裂性、斷裂伸長(zhǎng)率下降較大，而硬度有所增加，此外由于得到的回收品表面光潔度較差，因此只適用于拉伸性能和表面性能要求不高的領(lǐng)域。

3~1。00。3～1。030～500。3~1。0分解溫度/℃150~200175～25060～160170～250分解時(shí)間/h4～83~151～53～5 回收物成分多胺、多元醇多元醇多胺、多元醇多元醇、磷酸胺再利用方法與工業(yè)摻合使用摻和20%~40%工業(yè)聚醚混合使用直接利用發(fā)泡直接利用發(fā)泡 幾種醇解法工藝都比較簡(jiǎn)單，設(shè)備投資較少，易于操作，相比較而言，醇解法有較大優(yōu)勢(shì)，回收產(chǎn)品可直接利用。

使用不同分子量的二元醇作醇解劑；生產(chǎn)的多元醇的分子量也不同，一般來說，高分子的醇解劑生成的多元醇分子量也相應(yīng)較高，根據(jù)對(duì)再生多元醇的需要可以選擇使用的醇解劑有乙二醇、丙二醇、丁二醇、戊二醇、一縮二乙二醇、一縮二丙二醇等。 對(duì)于助醇解劑可以選擇醇胺、叔胺、堿金屬或堿土金屬的醋酸鹽、鈦酸酯等，助醇劑和醇解劑的有效配伍可以降低反應(yīng)速度和溫度、縮短反應(yīng)時(shí)間、提高醇解反應(yīng)能力、減少醇解劑的用量、便于回收物的分離和回收聚醚的精制。

但缺點(diǎn)是反應(yīng)高溫強(qiáng)堿的條件下進(jìn)行，對(duì)設(shè)備要求高，初期投資較大，工業(yè)化較為困難。 3。4熱解法 軟質(zhì)聚氨酯泡沫塑料的熱解有兩種方法，一種方法是在惰性氣體氛圍或氧化氣氛中及高溫250-1200℃下進(jìn)行裂解，產(chǎn)物為氣態(tài)和液態(tài)混合物。采取這種方法裂解時(shí)，產(chǎn)物和溫度有關(guān)，例如在250-300℃裂解軟泡廢料，產(chǎn)物為基本等量的異氰酸酯和多元醇，在700-800℃下進(jìn)行裂解，產(chǎn)物為熱解氣，油和焦炭，得到的熱解氣用來作為熱解反應(yīng)的燃料，以節(jié)約熱解費(fèi)用。

在有些工藝分類中，根據(jù)醇解劑和助醇解劑的配合又將醇解法分為二醇法、醇胺法、醇涂法(又叫醇?jí)A金屬氫氧化物法)、醇磷酸酯法。這幾種工藝方法原理相同，功效略有差異，各工藝特點(diǎn)見表格1。 醇解工藝條件的分類及各工藝特點(diǎn)工藝條件二醇法醇胺法醇涂法醇磷法醇解劑C2~C6的二元醇C2~C6的二元醇 （90%—100%）OH當(dāng)量為30~1000的 聚合二醇與胺化合物并用分子量為400~3000的 聚丙二醇醚?助醇解劑叔胺C4~C8二烷醇胺 （0~10%）?堿金屬氫氧化物鹵代磷酸酯分解泡沫倍數(shù)0。

化學(xué)法回收技術(shù)工藝相對(duì)復(fù)雜，工業(yè)化成熟較晚，直到現(xiàn)在新的降解方法仍不斷出現(xiàn)，但最終回收物制得的泡沫性能較好。下文針對(duì)軟質(zhì)聚氨酯泡沫塑料的這兩種回收方法進(jìn)行討論 2;物理回收法 2。1;粘結(jié)加壓成型 這種方法是通過粉粹機(jī)把聚氨酯軟質(zhì)泡沫粉粹成3—10毫米的碎料，放入帶有攪拌器的容器里，噴灑反應(yīng)型、單組份濕固化型多苯基多亞甲基多異氰酸酯類粘合劑，粘合劑用量約為廢舊料質(zhì)量的5%-10%，混合均勻后，將噴上膠液的泡沫放入模具中模塑，按適當(dāng)?shù)膲嚎s比，室溫固化12小時(shí)，或150℃下保持40分鐘，即得成品。

這種方法適合回收的廢舊品很，不適合大規(guī)模的回收。 3化學(xué)回收法 聚氨酯是由含異氰酸酯基-NCO的化合物如TDI、MDI等與含活潑氫的化合物如ROH、RNH2，通過聚合反應(yīng)得到的，聚合物中含有氨基甲酸酯鍵、脲鍵等，這個(gè)聚合反應(yīng)的兩個(gè)重要反應(yīng)式如下 OCN-R-NCO+HO~~OH～～CNH-R-NHC~~(氨基甲酸酯基)2～～NCO+H2O~~NHCONH~~(脲基)+CO2 化學(xué)回收就是在一定條件下采用醇解、水解、堿解、熱解的方法把軟質(zhì)聚氨酯泡沫中的氨基甲酸酯基和脲基斷裂，分解成多元醇及芳香族胺、二氧化碳等，然后通過蒸餾等設(shè)備，將分解物進(jìn)行分離，達(dá)到回收的目的。
